一、設備概要
本機由壓縮機、箱體、產品定位治具等機構組成的恒溫冷凍柜

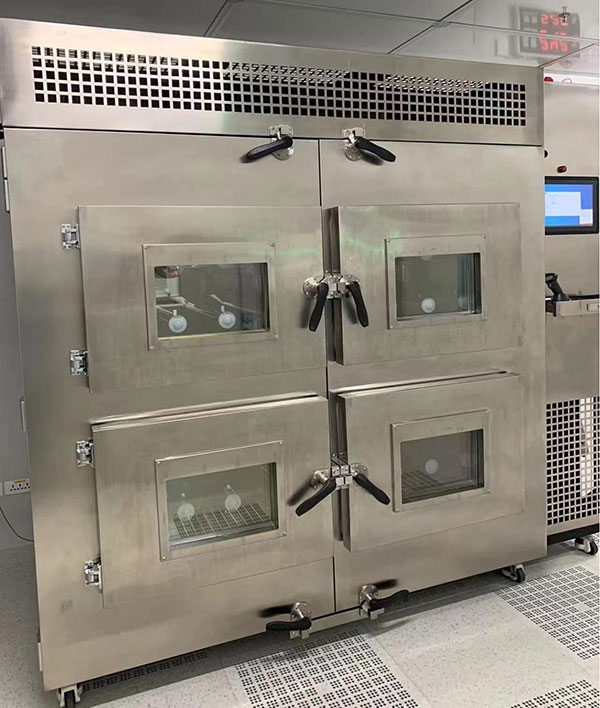

二、設備外形圖


三、工藝流程
單卷上料→24卷→自動鎖止→計時報警→人工收料

四、基本參數

序號	名稱	內容
1	型號	JZ-100
2	機架材質	304不銹鋼
3	機臺參考尺寸	2400X1100X2200(mm)
4	供給電源電壓	使用電壓AC380V   50HZ/60HZ
5	功率	約1.5KW
6	報警方式	蜂鳴器報警
7	設備重量	約200Kg

五、設備適應產品尺寸及效率

序號	項目	參數
1	產品直徑	＜Φ150mm
2	產品長度	≤750mm
3	生產效率	一次上料24卷 可根據需求定制

六、功能說明

功能工位	上料：單卷人工上料 溫控：0-24°自由調控，使用溫度0-5°，四邊和中間共安裝5個傳感器時時調整溫度，溫度偏差±1° 壓縮機：法國泰康 3匹 雙壓縮機，可根據需求單壓縮機啟動或雙壓縮機同時啟動 開門方式：雙開門，4個單獨玻璃門，正常生產開門報警，取料時間超時報警 產品支架：24根支架，獨立控制鎖，單獨計時，計時到自動開鎖，顯示提示取出產品 濕度：安裝濕度監控，時時顯示濕度
機臺效率	機臺運行效率：24小時
出料方式	人工取放
外觀	敞開式設計304拉絲板，封閉式

七、基本配置

名稱	品牌
氣缸	亞德客
電磁閥	亞德客
傳感器	OMRON
17.1寸電腦	市購
壓縮機	泰康
PLC	三菱

八、安裝調試和培訓
1、除另有書面要求外，買方負責接收、開箱和搬運機器到安裝場所；并準備相關的電，氣，真空，水等到安裝場所；
2、賣方負責進行設備的安裝，調試和系統集成；
3、安裝完畢后，雙方對其設備進行小批量試產，小批試產合格并得到買方的批準才能投入正式量產；
4、賣方免費為買方相關人員進行培訓。內容包括設備的正常使用、維護保養、故障分析與排除、 操作安全及緊急處理程序等。

九、保證和售后服務
1、設備的保修期限12個月，期間由賣方負責免費處理買方不能處理之設備故障。賣方售后服務人員應在收到買方通知后的48個小時內到達設備現場。
2、保修期滿之后，賣方對設備的維修僅收取工時和交通費用，涉及設備相關配件的更換和購買，由買方支付費用。
